详情介绍

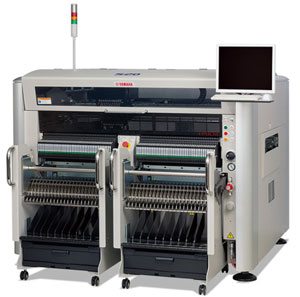

YAMAHA雅马哈S20贴片机3D混合型贴装
1：可扩展到贴装3D MID
2：强化基板应对能力
3：灵活的元件/ 品种应对能力
4：通用性极强的可切换性
5：3D MID：三维模塑互连器件＝Molded Interconnect Device
YAMAHA雅马哈S20贴片机技术参数：
|
YAMAHA雅马哈S20贴片机 |
|
|
基板尺寸（未使用缓冲功能时） |
最小 L50 x W30mm～最大 L1,830 x W510mm（标准L1,455） |
|
（使用入口或出口缓冲功能时） |
- |
|
（使用入口及出口缓冲功能时） |
最小 L50 x W30mm ～最大 L540 x W510mm |
|
基板厚度 |
0.4〜4.8mm |
|
基板传送方向 |
左→右（标准） |
|
基板传送速度 |
最大900mm/sec |
|
贴装速度（12 轴贴装头+2θ）最佳条件 |
0.08sec / CHIP (45,000CPH) |
|
贴装精度A（μ＋3σ） |
CHIP ±0.040mm |
|
贴装精度B（μ＋3σ） |
IC ±0.025mm |
|
贴装角度 |
±180° |
|
Z 轴控制/θ轴控制 |
AC 伺服马达 |
|
可贴装元件高度 |
最高30mm※1（先贴装的元件最大高度在25mm 以内） |
|
可贴装元件 |
0201 ～ 120×90mm BGA、CSP、连接器、其他异形元件（标准0402 ～） |
|
元件供给形态 |
8 ～ 56mm 料带（F1/F2 送料器）、8 ～ 88mm 料带（F3 电动送料器）、杆式送料器、托盘 |
|
元件被带回的判定 |
负压检查和图像检查 |
|
支持多语种画面 |
日语、中文、韩语、英语 |
|
基板定位 |
夹入式基板固定单元、前侧基准、自动调整传送宽度 |
|
可安装的送料器数量 |
最大180 种（以8mm 料带换算）45 连×4 |
|
基板传送高度 |
900±20mm |
|
主机尺寸、重量 |
L1,750 x D1,750 x H1,420mm、约 1,500 kg |
